１ドルCPUボード（CPU:STM8S103F3）を調べて見ました
AmazonにSTマイクロ系の１００円台のCPU開発基板が有り、Arduino互換と
書いて有ったので購入して調べて見ました。調べた結果、どこが Arduino互換
なのかは不明でしたが、Arduinoと同じ様にフリーで開発環境が構築でき、
メモリは少し小さい（ROM：８K/RAM:１K)様ですが、機能は充実しており
小規模なもので有れば十分使える事が判りました。ただし、Arduinoのライブラリ
は利用できないので、コツコツと作って行く必要の有るものの様でした。
以下が調べた内容です。
＜STM8S103F3 ボードの概要＞

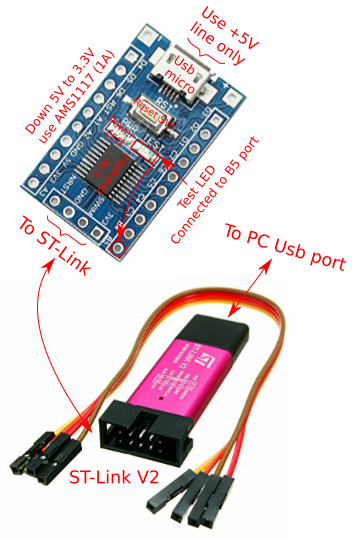

購入した開発用の「STM8S103F3ボード」は次の様なものでした。
１．CPUはSTM8S103F3P6, ROM 8Kバイト、 RAM 1Kバイト、
EEPROM 640バイト
２．プログラムコードの読み書き等は ST-Link (300円位～） を利用
３．開発には、次のいずれかを利用（ArduinoのIDEは利用不可）
・ IAR Embedded Workbench （利用者が多い？）
フリーで利用するとメモリサイズ制限が有りますがこのボードでは
問題有りません
・ ST Visual Develop IDE (STVD-STM8) + Cosmic STM8 compiler
STM8に関してはフリーのものがメモリサイズの制限無しで
利用可能です。別のメモリの大きいSTM8のボードへの切り替えを
検討している方にはお勧めです。
・ SDCC + ST Visual Programmer (STVP-STM32)
SDCCは公開のフリーソフトなのでライセンス等は問題は有りませんが、
その分レジスタや割り込みベクター等の定義をコード上や別の
ファイルで指定する必要が有ります。でも、SDCCは様々なCPUに
対応していますので、別なCPUのボードへの切り替えを検討している
方にはお勧めです。
４．CPU電源電圧は3.3V で5Vから AMS1117 (max 1A) で供給
（3.3V外部供給もOK）
＜関連資料＞
１．STM8S103F3P6のデータシート
http://www.mouser.com/ds/2/389/stm8s103f2-956457.pdf
２．STM8S リファレンスマニュアル
https://blog.lvu.kr/wp-content/uploads/2016/06/RM0016_STM8S_STM8A_Reference-manual.pdf
http://www.st.com/content/ccc/resource/technical/document/reference_manual/9a/1b/85/07/ca/eb/4f/dd/CD00190271.pdf/files/CD00190271.pdf/jcr:content/translations/ja.CD00190271.pdf (日本語）
３．CPUボード（オリジナル品？、LEDテストポートの割り付けが異なる）
https://www.gravitechthai.com/product_detail.php?d=883
４．IAR Embedded Workbench
https://www.iar.com/jp/iar-embedded-workbench/
５．ST Visual develop IDE (STVD-STM8)
http://www.st.com/en/development-tools/stvd-stm8.html
６．COSMIC コンパイラ
http://www.cosmic-software.com/download.php
７．SDCC
http://sdcc.sourceforge.net/
８．ST Visual programmer (STVP-STM32)
http://www.st.com/en/development-tools/stvp-stm32.html
９．テストコード紹介者URL
IAR : http://blog.mark-stevens.co.uk/the-way-of-the-register/
SDCC : http://www.colecovision.eu/stm8/
＜開発環境の構築＞

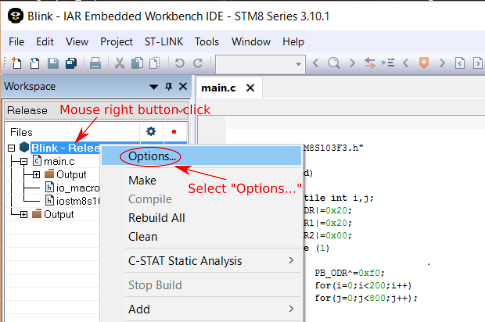

１. IAR システム
上記の４で、システムを選択してダウンロードしてインストールし
メモリサイズ制限（８KB)のフリーの永久ライセンスを取得します。操作に
関しては他のIDEと同様にできますが、最初、ターゲットデバイスと
ST-Linkの指定では戸惑いました。いずれもターゲットのオプションで
次の様に行う事ができました。

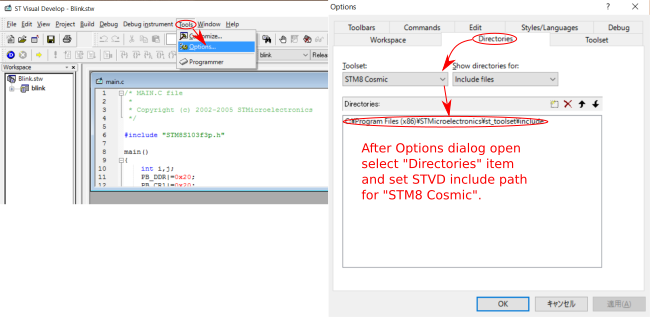

２. STVD システム
まず、上記の５からIDEをダウンロードしてインストールします。ただし、
C/C++のコンパイラは無いので次に上記６からCOSMICのフリーコンパイラ
（STM8Sはコード容量制限無し）もインストールします。インストール後に
ライセンスの取得（無料）が必要となり、その方法の選択が有りますが
メールでライセンスファイルを送って貰て、そのファイルをCOSMICの
プログラムが有るフォルダに置いて対応する方法を選択しました。
操作に関しては他のIDEと同様にできますが、最初、ビルド時にCOSMICの
コンパイラがデバイスのインクルードファイルが無いエラーとなり、次の
指定が必要な事が判りました。
３. SDCC システム
まず上記７からSDCCのインストール用のバイナリをダウンロードして
インストールします。 (Download -> Sourceforge download page から
利用PCシステムのバイナリをダウンロードしてインストール） 次にST-Link
からプログラムを書き込む為のツールとして、上記８からSTVP-STM32を
ダウンロードしてインストールします。SDCCのインストール時のSDCCへの
パスの設定を有効にする為にPCを再起動したら任意のフォルダ位置から
DOS窓でSDCCが使える様になります。シンプルなコマンドは次のものです。
コンパイルターゲットのフォルダで sdcc -mstm8 xxxxxx.xxx
(xxxxxx.xxx はターゲットファイル名）
書き込みはST-Link接続後、「ST Visual Programmer」 を起動して
ターゲットのヘキサファイルを転送します。（ヘキサファイルの拡張子は
「ihx」、ツールの最初の起動時は「Configure」からST-Link とデバイスの
指定が必要）
＜テスト内容と結果＞
テストとしは以上の３つの環境で、それぞれボード上のテストLEDを点滅する
プログラムをコンパイルしてそれをボードに転送して実行させる事を
目標としました。
その結果としては次の様なものでした。
１．３種類の環境とも問題なくコンパイルと実行ができました。
２．ただし、IARの環境ではLEDの点滅間隔を確保する為の for loop が
そのままではコンパイル時に無意味として無視されてしまい for loop の
変数を volatile に変えて対応しました。IARではコンパイルの生成コードの
サイズが他のものより短くなる事が期待できるのかと思いました。
３．SDCCにはCPUのレジスタの定義用のヘッダファイルが無い為、コードの
先頭でそれを定義するか、別途、定義用のヘッダファイルを作成する
必要が有る事が判りました。その為、今回はレジスタの定義用のファイルを
作成して対応しましたが、割り込み利用時には、更に割り込みテーブル
設定用のコードか、STVDの様に追加のファイルが必要になると
思いました。
[コード]
コードは次のURLからダウンロード可能です。
Code download URL : https://www.dropbox.com/s/l708w1nerao8q7b/STM8S103F3P_board_blink.zip?dl=0
[動作状況]
動作状況は次のURLから確認できます。
＜他のSTM8S103F3 ボードの記事＞
このボードは、小規模のCPUなので、基板とプログラムはコンパクトで
とても扱い安いと思います。しかも、CPU内の機能はそれなりに揃っており、
商用の高機能のIARのIDEも無料で利用できます。（デバッグが機能が利用
できるのがとても便利です。）そのため気軽にマイコンプログラムを作って
見るにはとてもお勧めです。こちらでも以下の様にこのボードを使った
アプリケーションを数種類作って見ました。（追加して行く予定です。）
１．TM1628 LED & KEY －－－ 記事はこちら
２．LCD 1602 / 2004 －－－ 記事
３．Nokia 5110 LCD －－－ 記事１、記事２
４．0.96" & 1.3" OLED ーーー 記事
５．ラジコンカー関連
１）FS1000A / MX-RM5V －－－ 記事
２）SYN115 / SYN480R ーーー 記事
３）nRF24L01+ ーーー 記事
５．サーボコントロールー関連 ーーー 記事
6．RTC関連 ーーー 記事
７．電子コンパス ーーー 記事
８．赤外線温度センサー ーーー 記事
９．温度・湿度センサー ーーー 記事
９．ST7735 カラーLCD ーーー 記事
１０．2.4" ILI9341 SPI LCD ーーー 記事
