ワイヤレスUARTのLC12Sのボードを調べてみました。

eBayをワイヤレスUARTで調べていたら、LC12Sのボードが有ったので購入して

調べて見ました。Webで検索してもマニュアルが見るからなくて当初は使い方が

全く不明だったのですが、Web上の販売カタログの中に有った製品説明でなんとか

使い方が判りました。こちらの利用としてはブロック転送を想定していたのですが、

調べて見ると先頭のバイトが転送で欠落したり、ブロックの最後が次のブロックの

先頭になったりで最初は使えないものとほとんど諦めていました。でも、ブロックの

最初と最後にいろんなダミーのデータを付加して検討してみた結果、変則的では

有りましたが使える様になり、２つのリモートの温度センサーと１つのリモートの

モニターを使ったシステムでトータルの動作の検証を行い、使える方法が有る事が

判りました。以下がその検討内容です。

＜LC12S Wireless Uart の概要＞
　Wireless Uart としてLC12Sを使ったボードを調査した結果は次の様なもの

でした。

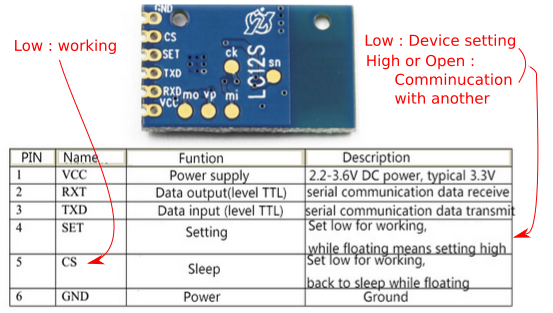

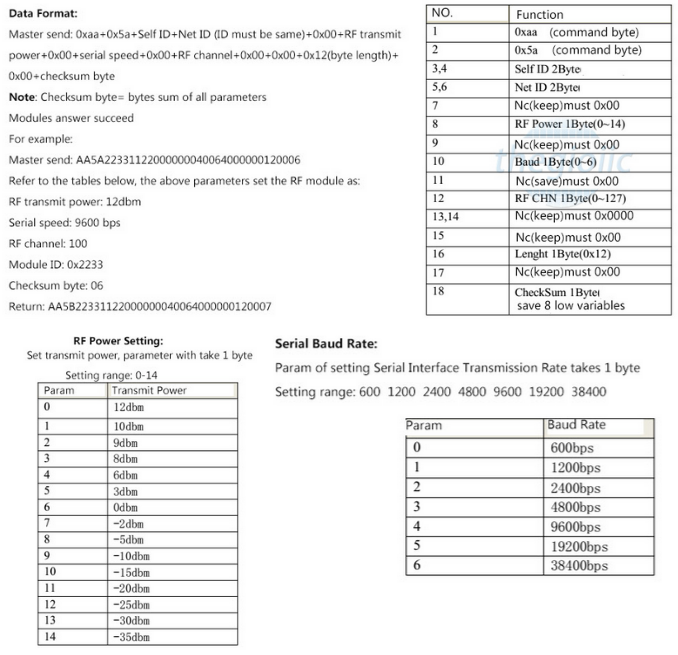

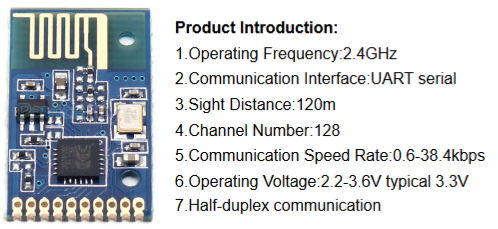

　[仕様]

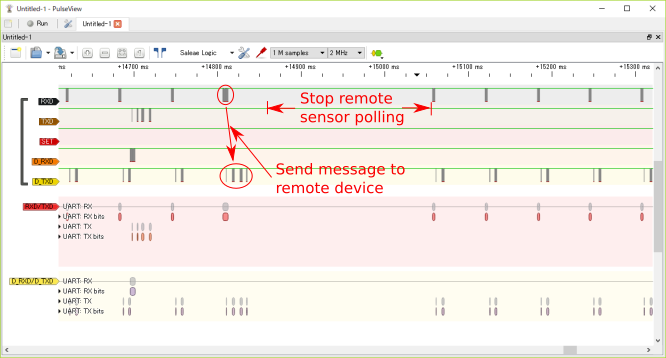

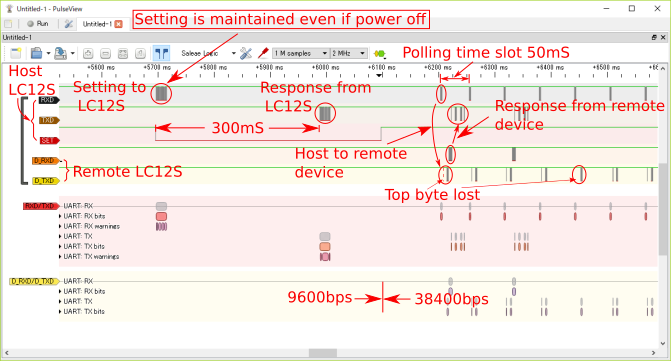

　[動作確認タイミングチャート]
動作確認は先に利用したPythonを利用したWireless sennsorの無線デバイスを

LC12Sのボードに置き換えて、メッセージ表示確認用に２．４インチのLCDを

追加して行いました。
（下記のサンプルシステムを参照）

　[利用上の問題点と解決策]
　今回は数バイトのデータを38400bpsの速度でバースト転送するものでしたが、

そのアプリケーションで次の問題が有り、その為に以下の対策を行って

      対応しました。

   　＜問題＞
         １．転送ブロックの先頭データが無くなる事が有る
         ２．一括転送ブロックのデータが複数のブロックに分割される
         ３．ブロックの最後のバイトが次のブロックの転送に入る事が有る

   　＜解決策＞
         １．転送ブロックの先頭と最後にダミーのデータを付加する
         ２．転送終了の検出を間隔を置いて再チェックして判断する

＜LC12S 動作確認＞
　動作確認は次のシステムで行いました。

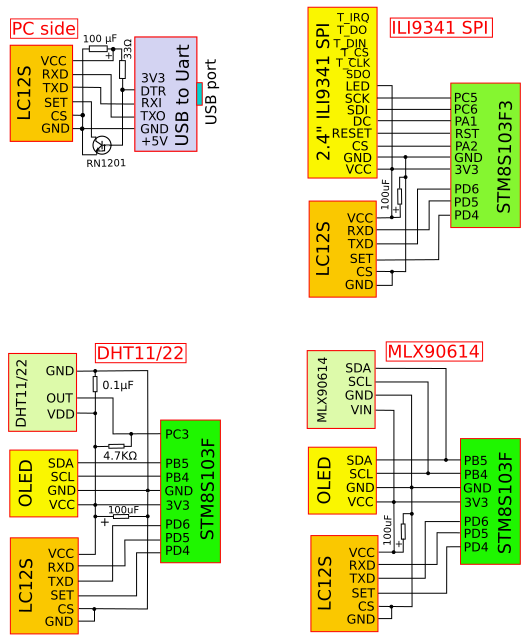

　[サンプルシステム]
